Wenn Sie eine SMT-Linie betreiben, kennen Sie das schon: Wenn Feeder sich daneben benehmen, alles verlangsamt sich.
Bandstopps, überfahrene Bediener, Teile auf dem Boden und eine grundlos sinkende OEE.
In den meisten Fällen liegt die Ursache nicht in einem “mysteriösen Maschinenproblem”.
Es ist ganz einfach: verschmutzte Futterautomaten und schlechte Kalibrierung.
In diesem Artikel sprechen wir über Reinigung und Kalibrierung von SMT-Zuführungen in einer Weise, die dem realen Arbeitsalltag entspricht. Wir werden auch sehen, wie QIAO und gute Hardware rund um die Linie, wie saubere Gewerbliche Kühlschrank-Drahtregale und Drahtgeflecht für gewerbliche Kühlschränke Lagerung, kann einen stabilen, wiederholbaren Betrieb unterstützen.
Inhaltsübersicht
Warum die Reinigung von SMT-Zuführungen für eine stabile Bestückung wichtig ist
Eine SMT-Maschine ist nur so stabil wie ihre Zuführungen und Düsen. Wenn die Zuführungen verschmutzt sind, sieht man das:
- Bandstau auf der Zuführungsbank
- Fehlpickungen bei 0402 / 0201 Teilen
- “Fehler ”Kein Bauteil", auch wenn die Spule voll ist
- Seltsamer Linienstopp mitten in einem guten Bauwerk
Das meiste davon kommt von sehr langweiligen Dingen:
- Lötpastenstaub auf Bandführungen
- Papierklebebandfasern im Bereich der Ritzel
- Öl- und Flussmitteldampf auf Sensoren
- Winzige verbogene Kanten an den Umschlagbandführungen
Ein kleines Beispiel:
Auf einer Mobiltelefonleitung stellte eine Fabrik fest, dass eine 8-mm-Zuführung verursachte drei Linienstopps pro Schicht. Nachdem sie es geöffnet hatten, fanden sie getrocknete Paste und Staub, die um das Pitch-Rad herum klebten. Eine zweiminütige Reinigung löste ein “Problem”, das sie wochenlang geplagt hatte.
Die erste Änderung der Denkweise ist also einfach:
Behandeln Sie die Futtermittelreinigung wie das Zähneputzen. Es ist nicht aufregend, aber wenn Sie es auslassen, zahlen Sie später.
Tägliche SMT-Feeder-Reinigungsverfahren an der Produktionslinie
Für die tägliche Pflege brauchen Sie kein großes Projekt. Sie brauchen nur kurze, wiederholbare Routinen die die Bediener zwischen den Umstellungen durchführen können.
Checkliste für die Reinigung der SMT-Zuführung (täglich/wöchentlich/monatlich)
Sie können diese Tabelle direkt für Ihre eigene SOP anpassen:
| Ebene | Aufgabe | Was zu tun ist | Ziel |
|---|---|---|---|
| Täglich | Sichtprüfung und schnelles Abwischen | Staub abblasen, Abdeckbandweg und Bandausgang mit fusselfreiem Tuch abwischen | Vermeiden Sie Bandstau und Fehleinzüge |
| Täglich | Riegel- und Schlossmechanismus prüfen | Einige Male öffnen/schließen, fühlen, ob es klemmt oder sich “nicht glatt” anfühlt” | Stellen Sie sicher, dass der Zubringer fest auf der Schiene sitzt. |
| Wöchentlich | Futterautomaten mit hohem Verbrauch gründlich reinigen | Aus der Leitung nehmen, Ritzel, Führungen und Sensorfenster sorgfältig reinigen | Verringerung von Fütterungswiderstand und Fehlern |
| Wöchentlich | Leichte Schmierung (falls zulässig) | Geben Sie einen kleinen Tropfen des empfohlenen Öls auf die Dreh- und Gleitpunkte. | Weniger Verschleiß an beweglichen Teilen |
| Monatlich | Vollständige Inspektion problematischer Zuführungen | Gehäuse öffnen, wo dies zulässig ist, Federn, Räder, Spannungsteile prüfen | Finden Sie “schlechte Schauspieler”, bevor sie scheitern |
| Monatlich | Futtermitteletikett & ID-Kontrolle | Vergewissern Sie sich, dass Etikett, ID und Platzinformationen noch lesbar sind. | Vermeiden Sie Einrichtungsfehler und falsche Tonhöhen |
Ein einfacher, aber nützlicher Trick:

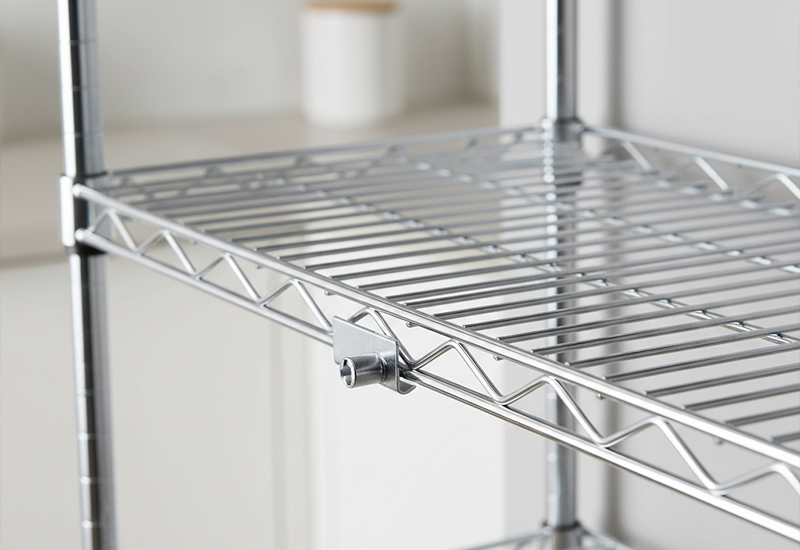

Halten Sie “schmutzige” und “saubere” Futterautomaten an getrennte Fächer. Verwendung spezieller Drahtgestelle oder Netzgestellen mit guter Luftzirkulation sind Staub und Schmutz leicht zu erkennen. Benutzerdefiniert Drahtregale in der Nähe der Linie verhindert auch, dass Futtermittel auf den Boden geworfen oder in wahllosen Kisten gestapelt werden, was in der Praxis sehr häufig vorkommt.
Hier kommt die Erfahrung von QIAO mit Herstellung von Drahtregalen nach Maß hilft. Saubere, korrosionsbeständige Gestelle, die für Kühlräume oder Lebensmittellagerung eignen sich auch hervorragend als Zubringerparkplätze weil sie sich leicht abwischen lassen und nicht so staubig sind wie Holz.
Kalibrierung von SMT-Zuführungen für die genaue Aufnahme von Bauteilen
Die Reinigung hält den Feeder in Bewegung. Die Kalibrierung hält den Abholposition richtig.
Wenn der Bandabstand oder der X/Y-Versatz auch nur geringfügig abweicht, wird das sichtbar:
- Die Düse greift an den Rand des Pads anstatt in die Mitte
- Feinraster-ICs leicht gedreht
- 0201 Teile, die nach dem Aufschmelzen halb vom Pad entfernt sind
SMT-Feeder-Kalibrierung mit Feeder-Vorrichtungen
Die meisten modernen Linien verwenden eine Feeder Kalibrierung Jig oder einer eingebauten Kalibrierstation für Futtermittel. Der grundlegende Ablauf sieht wie folgt aus:
- Montieren Sie den Feeder auf den Kalibrator
Vergewissern Sie sich, dass die Schiene sauber ist und der Anleger flach sitzt, ohne zu wackeln. - Legen Sie ein Kalibrierungsband oder eine “goldene” Spule ein.
Verwenden Sie ein Band, von dem Sie wissen, dass es gut ist, mit klaren, gleichmäßigen Löchern. - X/Y-Position ausrichten
Benutzen Sie die Kamera oder das Mikroskop in der Vorrichtung, um das Kettenradloch oder die Komponententasche auf dem Fadenkreuz zu zentrieren.
Stellen Sie die Schrauben ein, bis der Versatz innerhalb der Maschinenspezifikation liegt (oft um ±0,25 mm). - Teilung prüfen (Vorschublänge)
Schieben Sie das Band um eine Teilung vor und prüfen Sie, ob das neue Loch genau im Zielfenster sitzt.
Wenn nicht, müssen Sie das Pitchgetriebe oder die Parameter anpassen. - Speichern und beschriften
Wenn Sie fertig sind, kennzeichnen Sie den Feeder als “kalibriert” mit Datum und Bedienername.
Im Werksjargon heißt das, dass jede Zuführung “auf Koordinaten”. Wenn Ihre Maschine der Meinung ist, dass das Teil bei X=0, Y=0 liegt, muss die Zuführung dem zustimmen. Andernfalls haben Sie es mit “Geisterfehlern” zu tun, die nur bei hohen Geschwindigkeiten oder kleinen Packungsgrößen auftreten.
Erstellung eines Zeitplans für die vorbeugende Wartung von SMT-Zuführungen
Reinigung und Kalibrierung funktionieren nur, wenn Sie sie in einem festen Rhythmus durchführen. Viele Fabriken arbeiten nur im “Feuerlöschmodus”: Sie warten, bis die Anlage stillsteht, und reparieren dann. Dieser Weg ist sehr teuer, auch wenn man die genauen Kosten nicht berechnet.
Ein einfacher, praktischer Zeitplan könnte folgendermaßen aussehen:
Tabelle zur vorbeugenden Wartung der SMT-Zuführung
| Artikel | Auslöser / Frequenz | Eigentümer | Anmerkungen |
|---|---|---|---|
| Schnelle Außenreinigung | Einmal pro Schicht pro aktivem Zubringer | Betreiber | Antistatische Bürste und Tuch verwenden |
| Tiefenreinigung von 20% verwendet | Einmal pro Woche | Techniker | Fokus auf Feeder im 24/7-Einsatz und kleine Spielfelder |
| Kalibrierung der Zuführung (kritische Referenz) | Einmal pro Monat oder nach einer Reparatur | Techniker | Beginnen Sie mit Zuführungen für Fine-Pitch-/BGA-Teile |
| Reinigung von Regalen und Lagern | Einmal pro Woche | Betreiber | Wischen Sie Drahtfachböden und Drahtgeflecht Speisewagen |
| Aktualisierung der Wartungsaufzeichnungen | Jedes Wartungsereignis | Beide | Einfaches Protokoll: Datum, ID, Aktion, Ergebnis |
Hier können Sie sehen, wie Speicherhardware kommt wieder ins Spiel. Wenn Futterautomaten auf offenen, sauberen Drahtgitterregale, Staub fällt durch, und die Bediener können Verunreinigungen frühzeitig erkennen. Wenn sie auf irgendwelchen Pappkartons sitzen, bleiben die Partikel hängen, und der Schmutz wandert direkt in das Gehäuse des Förderers.
QIAO entwirft bereits maßgeschneiderte Drahtregale für Kühlschränke, Kühllagerung, Vitrinen, hinteres Netz und mehr. Das gleiche Know-how - offene Struktur, korrosionsbeständige Oberfläche, starke Schweißnähte - passt auch für Zuführungsgestelle, Spulenwagen und SMT-Seitenlager. Das ist der stille Teil der Prozessstabilität, den wir oft vergessen.
Reale Szenarien in der Werkstatt: Was ohne Disziplin schiefläuft
Schauen wir uns einige typische SMT-Szenen an.
Szene 1: Montagmorgen “Tape Jam Festival”
- In der Wochenendschicht wurden dieselben kleinen Futterautomaten ohne Reinigung verwendet.
- Am Montag beginnt der Betreiber einen neuen Job mit einem High-Mix-Programm.
- Innerhalb der ersten Stunde melden drei Zuführungen einen Stau. Die Teile sind in Ordnung, die Maschine ist in Ordnung. Staub und alte Paste sind es nicht.
Hätten Sie eine einfache Wochenend-Tiefenreinigung und abgestellte Futterautomaten auf sauberen Regalen, wird diese Montagssauerei wahrscheinlich nicht passieren.
Szene 2: “Gestern war es gut, warum heute schlecht?”
- Gestern tauschte ein Mitarbeiter einen Zubringerkörper aus, weil er einen Riss hatte.
- Neuer Körper sah nie richtig Kalibrierung auf der Vorrichtung.
- Heute führen Sie einen Hochgeschwindigkeitsauftrag mit 0402-Widerständen aus, und die Platzierung sieht um ein Haar falsch aus. AOI beginnt zu schreien.
Eine zweiminütige Kalibrierung und ein kleines Etikett mit der Aufschrift “Cal 2025-11-01” würde das ganze Problem beseitigen. Aus diesem Grund ist die Rückverfolgbarkeit von Zuführungen fast genauso wichtig wie die Rückverfolgbarkeit von Platten.
Schulung, Rückverfolgbarkeit und der Business Case für QIAO-Kunden
Technologie allein ist nicht genug. Menschen und Prozesse schließen den Kreis.
Hier sind drei einfache Praktiken, die in vielen Betrieben gut funktionieren:
- Standardschulung für Zubringerdienste
Neue Bediener lernen nicht nur, wie sie Futterautomaten montieren, sondern auch, wie sie fühlen wenn etwas nicht in Ordnung ist: klebriger Riegel, rauer Bandzug, seltsames Geräusch. Dieses “Fingerspitzengefühl” ist eine echte Schwarzmalerei in der Werkstatt, aber es spart Bretter. - Einfache, aber strenge Protokollierung
Machen Sie kein super kompliziertes System, das niemand aktualisiert.
Verwenden Sie ein einfaches Protokollblatt oder ein digitales Formular: Zuführer-ID, Datum, Reinigung/Kalibrierung, Name, Kommentare. Wenn eine ID immer wieder auftaucht, wissen Sie, dass es Zeit für Ersatzteile oder die Verschrottung ist. - Richtige Hardware rund um die Linie
Gut durchdachte Regale, Wagen und Gestelle machen es den Menschen leicht, das Richtige zu tun.
Zum Beispiel mit Drahtregale in der Nähe der SMT-Linie für “fertige Feeder”, und eine separate Drahtgitterfläche für “zu reinigende” Fütterungsanlagen hilft, die Kreuzkontamination gering und die Sichtkontrolle hoch zu halten.
QIAO arbeitet jeden Tag in diesem Bereich und macht Individuelle Drahtregale und Drahtgitterlösungen für Kühllager, Vitrinen, Rückwände und mehr. Die gleichen Designfähigkeiten können auch Ihre SMT-Linie unterstützen:
- Regale zur Aufbewahrung von Futtermitteln, die nicht rosten und leicht zu desinfizieren sind
- Rollenwagen, die zwischen Bereitstellungs-, Druck- und Platzierungsbereich rollen
- Regale, die genau Ihren Anforderungen an Spannweite, Belastung und Befestigung entsprechen
Sie erhalten nicht nur sauberere Feeder, sondern auch eine sauberere, besser organisierte SMT-Szene. Das bedeutet eine höhere Ausbeute beim ersten Durchlauf, weniger zufällige Stopps und weniger Stress, wenn Kunden fragen: “Warum ist meine Bestellung zu spät?”
Abschließende Überlegungen
Die Reinigung und Kalibrierung von SMT-Zuführungen ist keine “zusätzliche Arbeit”.
Das gehört zum Betrieb einer stabilen, rentablen Branche.
Wenn Sie:
- Futterautomaten täglich reinigen,
- kalibrieren Sie sie in regelmäßigen Abständen,
- lagern Sie sie in sauberen Drahtregalen und Gitterboxen,
- und schulen Sie Ihre Mitarbeiter mit einfachen, klaren Regeln,
dann sind Ihre Futtermittel nicht mehr der Schwachpunkt des Prozesses.
Sie werden zu ruhigen, berechenbaren Partnern in Ihrer SMT-Produktion - und das ist genau das, was Sie wollen, wenn jede Minute der Betriebszeit zählt.
