Non si sceglie un alimentatore SMT una volta sola. Lo si sceglie di nuovo ogni volta che il mix di prodotti cambia, un nuovo pacchetto si intrufola nella distinta base o l'obiettivo di takt si restringe. Cerchiamo di essere semplici, pratici e concreti. Vi illustrerò le scelte principali (con esempi), vi indicherò le trappole più comuni e vi fornirò tabelle rapide che potrete stampare e applicare alla linea. Mostrerò anche dove contano i flussi di stoccaggio e di kitting - sì, anche fino agli scaffali e alle casse che il vostro team utilizza.
TL;DR: abbinare il tipo di dosatore all'imballaggio, le dimensioni per oggi e l'anno prossimo, insistete su cambi rapidi e tracciabilità e pianificate il kitting e lo stoccaggio in modo che gli operatori non inciampino nelle bobine. QIAO può aiutarvi a definire le specifiche e a standardizzare le linee.
Nozioni di base sulla selezione degli alimentatori SMT (nastro, vassoio e stick)
I componenti SMT arrivano in diversi supporti. Il vostro alimentatore deve corrispondere a quel supporto e deve alimentare alla velocità con cui le vostre teste possono posizionare i componenti, senza problemi.
- Alimentatori a nastroLe larghezze di 8/12/16/24/32/44/56 mm coprono la maggior parte dei passivi e molti circuiti integrati. Ottimi per velocità e ripetibilità.
- Alimentatori a vassoio: per i circuiti integrati più grandi, le forme strane e i pezzi sensibili. Più lento ma delicato.
- Alimentatori a bastoncino/tuboPer i SOIC e le forme tradizionali/disegnate quando i vassoi/nastri non sono pratici.
Esempio del mondo reale
Avete una giornata NPI ad alto mix con cinque schede. Tre utilizzano passivi a nastro da 8 mm, una aggiunge connettori da 16 mm e l'ultima scheda ha bisogno di un MCU solo su vassoio. Se si cerca di forzare l'MCU in un flusso di lavoro a nastro, si rischia di perdere tempo in giunzioni e rilavorazioni. Scegliere l'alimentatore giusto e parcheggiare uno slot dedicato al vassoio vicino al punto di visione.
Dimensionamento guidato dalla distinta base (larghezza, passo e copertura del nastro)
Non guardate solo a ciò che costruite oggi. Guardate i campioni di progettazione, gli ECO in preparazione e le parti “oh btw” che il vostro team di sourcing sta cercando.
- Larghezze da confermare8 / 12 / 16 / 24 / 32 / 44 / 56 mm.
- PiazzolaIl supporto a passo variabile riduce la sostituzione degli alimentatori.
- A prova di futuroAggiungere 1-2 corsie di riserva per il “prossimo” connettore o modulo di alimentazione. Vi ringrazierete.
Velocità di cambio formato, OEE e funzioni “intelligenti
Un elevato mix significa che i cambi di produzione possono uccidere l'OEE. Gli alimentatori intelligenti (chip identificativi, tracciamento della posizione, dati sulle bobine, auto pitch) si ripagano rapidamente:
- Kitting offline: le bobine di fase e la convalida prima che il carrello venga trasportato alla macchina.
- ID alimentatoreLa macchina sa cosa è stato caricato e dove. Un errato caricamento allarma l'utente, non il cliente.
- Protezione dagli erroriRilevamento di bobine errate, avvisi di nastro vuoto, timer MSD.
- Carico veloce: l'obiettivo sono i secondi, non i minuti. Se un operatore ha bisogno di entrambe le mani e di una preghiera, è l'alimentatore sbagliato.
Stabilità del prelievo e copertura delle dimensioni dei pezzi
I piccoli passivi (0402 e inferiori) non perdonano. I moduli e i QFP di grandi dimensioni sono pesanti. Il vostro alimentatore deve avere un peel-back costante, un avanzamento stabile e una presentazione pulita alla visione:
- Convalidare con il proprio più piccolo e più grande parti.
- Controllo nastro di copertura comportamento e angolo di spellatura.
- Confermare visione/illuminazione vede bene la tasca dopo ogni indice.
Se l'MCU nel vassoio si alimenta alla grande, ma le resistenze 0201 in nastro da 8 mm continuano a vibrare, si andrà a caccia di errori di posizionamento per tutta la settimana.
Compatibilità della piattaforma (non dare per scontata)
Anche all'interno dello stesso OEM, le generazioni di alimentatori variano. Anche il firmware varia. Prima dell'acquisto:
- Famiglia di alimentatori a mappa ↔ modello/serie di macchina.
- Confermare le versioni del firmware e del MES.
- Chiedere il matrice parte/larghezza supportata per iscritto. Niente congetture, niente “dovrebbe andare bene”.”
Produttività vs. flessibilità (siate onesti sul vostro mix)
- Alto volume / basso mixOttimizzare le corsie per i primi due tabelloni, ridurre al minimo gli scambi, mantenere i carrelli dedicati.
- Alto mix / basso volumecarrelli modulari, alimentatori intelligenti e un'organizzazione offline spietata.
- Picchi stagionali: pianificate “corsie di scoppio” per i passivi comuni in modo da non affamare le teste di piazzamento.
Immagazzinamento, allestimento e flusso di linea
La scelta dell'alimentatore è solo metà della storia. Bobine, vassoi, pasta, stencil: tutto deve essere facile da trovare, sicuro da maneggiare e veloce da spostare. Un buon stoccaggio riduce i tempi di caccia e lo stress da cambio formato. Per gli ambienti freddi (pasta, alcuni materiali di consumo), una scaffalatura robusta aiuta a mantenere pulita la logistica.
- Organizzate le aree di allestimento con scaffalature resistenti, in modo che i carrelli vengano caricati nello stesso ordine in cui vengono montati gli alimentatori.
- Per le zone più fredde, considerare scaffalature con classificazione di linea e finiture resistenti alla corrosione.

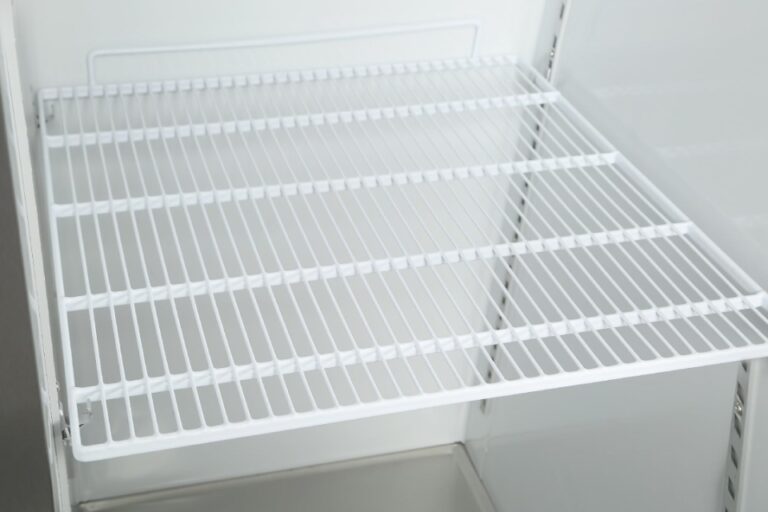

È possibile riporre bobine e vassoi in modo ordinato su Componenti della cella frigorifera che non si afflosciano sotto il peso, e riporre gli oggetti sensibili alla temperatura su Scaffalature a filo per congelatori walk-in per tenere in ordine il flusso. Non è un'idea elegante, ma fa risparmiare minuti a ogni cambio. Per i layout generali, sfogliare il sito prodotti La galleria aiuta il team a indicare gli stili di scaffale esatti. Se avete bisogno di qualcosa di speciale per un angolo scomodo o per l'altezza di un carrello, controllate scaffalature in filo metallico non standard opzioni. Quando gli operatori di linea chiedono un cassetto di raccolta più robusto, è possibile specificare un cestino in filo di ferro per congelatore per tenere in ordine bobine e tubi. E per l'allestimento vicino a frigoriferi o refrigeratori, un scaffale a filo per frigorifero commerciale mantiene le cose coerenti.
Tabella delle decisioni rapide
| Criterio | Perché è importante | Cosa controllare | Buon segno durante il processo |
|---|---|---|---|
| Tipo di supporto (nastro, vassoio, bastone) | Alimentazione e prelievo senza inceppamenti | % di distinta base per vettore; gestione MSD | Avanzamento fluido, nessun rimbalzo della tasca |
| Larghezza e passo del nastro | Meno sostituzioni, più rapide configurazioni | Copertura 8-56 mm; passo variabile | Lo stesso alimentatore gestisce la parte superiore del 90% |
| Velocità di commutazione | OEE nei giorni di alta miscelazione | Tempo di carico, kitting offline, design del carrello | Il carico e lo scarico sembrano secondi |
| Tracciabilità e protezione dagli errori | Meno bobine sbagliate, meno arresti | ID alimentatore, mappatura degli slot, allarmi | Il sistema segnala immediatamente i carichi errati |
| Copertura delle dimensioni | Pick-up e visione stabili | Parti più piccole e più grandi sulla distinta base | La visione pulita colpisce in tutte le dimensioni |
| Compatibilità con la piattaforma | Nessun incubo da adattatore | Modello/serie + elenco firmware | L'OEM conferma per iscritto |
| Assemblaggio e stoccaggio | Meno tempo di caccia | Layout, carrelli, scaffali | Flusso dei pezzi da rack → carrello → slot |
Imballaggio → Mappatura dell'alimentatore (da utilizzare con la distinta base)
| Imballaggio dei componenti | Alimentatore tipico | Note dalla sala |
|---|---|---|
| Nastro carta/plastica da 8 mm (0402-1206) | Alimentatore nastro da 8 mm | Corsie di lavoro. Osservare il nastro di copertura che si stacca. |
| Nastro da 12-24 mm (connettori, moduli) | Alimentatore nastro abbinato | Assicurare le opzioni di passo. Verificare la profondità della tasca. |
| Nastro da 32-56 mm (moduli grandi, schermi) | Alimentatore nastro largo | Meno corsie, pianificare in anticipo la posizione degli slot. |
| Vassoio JEDEC (MCU, BGA, QFP) | Alimentatore di vassoi | Più lento, ma delicato. Attenzione all'altezza Z del pick-up. |
| A bastoncino/tubo (SOIC, forma dispari) | Alimentatore di tubi | Stabile ma più vecchio; confermare l'affidabilità dell'anticipo. |
Suggerimento: costruite un mappa delle corsie standard (per larghezza) che gli operatori possono memorizzare. Meno pensieri, più costruzione.
Costo senza numeri (cosa lo guida davvero)
Non voglio snocciolare cifre, ma cerchiamo di essere chiari sui costi effettivi:
- Tempi di inattività da cambi di formato e inceppamenti dell'alimentatore.
- Scarti e rilavorazioni da errori di pesca o da bobine sbagliate.
- Formazione extra quando ogni linea utilizza una famiglia di alimentatori diversa.
- L'allestimento lento perché i magazzini e i carrelli non sono progettati per il flusso di alimentazione.
Concentratevi sulla riduzione degli arresti e delle sorprese. È lì che si nasconde il denaro.
Una lista di controllo semplice e senza fronzoli
Utilizzatelo prima di effettuare un ordine:
- Mappatura della distinta base ai tipi e alle larghezze dei vettori (oggi + 12 mesi).
- Scegliere le famiglie di alimentatori che coprono 90% di parti con scambi minimi.
- Insistere su funzioni intelligenti (ID, allarmi, localizzazione).
- Eseguire una prova pratica con le parti più piccole e più grandi.
- Compatibilità con la piattaforma di blocco con il modello/firmware esatto.
- Progettare il flusso di kitting (carrelli offline + rack).
- Predisporre scaffalature robuste nell'area di allestimento; prendere in considerazione Componenti della cella frigorifera dove si inserisce nel processo.
- Se si mettono in scena articoli in pasta o conservati a freddo, utilizzare Scaffalature a filo per congelatori walk-in per un accesso pulito.
- Documentare una mappa delle corsie e formare gli operatori sulla sequenza standard.
Dove si colloca QIAO
QIAO può aiutarvi a standardizzare gli alimentatori tra le macchine, a scegliere le giuste opzioni intelligenti e a configurare il flusso fisico - carrelli, cassette e scaffalature che mantengono bobine e vassoi dove gli operatori se li aspettano. Abbinate tutto questo a Servizi di produzione di scaffalature metalliche personalizzate pensare: finiture resistenti alla corrosione, dimensioni personalizzate e tempi di consegna rapidi fanno sì che la vostra area di kitting cresca con il mix di prodotti, non contro di esso. Se desiderate modifiche ODM/OEM per rack o carrelli da abbinare alla vostra mappa delle corsie di alimentazione, questo è esattamente il tipo di personalizzazione che QIAO supporta.
Parola finale
Alimentatori a caduta per il tuo mix, non la brochure. I cambi di produzione devono essere brevi, la tracciabilità rigorosa e lo stoccaggio ordinato. Se fate queste tre cose, la vostra linea... funziona. Non perfetta, ma ogni settimana migliore. E questo è il punto.
