Questo blog spiega come mantenere in buono stato gli ugelli SMT con semplici regole di pulizia, cartelli di sostituzione chiari e una migliore conservazione grazie a scaffali in filo metallico personalizzati.
Se gestite una linea SMT, sapete già una cosa: quando gli ugelli si guastano, l'intera linea si sente male. I pezzi volano, il CPH cala, gli operatori iniziano a “sparare” invece di costruire schede.
Parliamo in modo semplice di come mantenere stabili le prestazioni degli ugelli, di come pulirli, di quando sostituirli e di come l'hardware di memorizzazione (come scaffalature in filo metallico personalizzate) aiuta a mantenere la prestazione in modo silenzioso.
Gli ugelli sono la prima e l'ultima cosa che tocca ogni componente. Se non funzionano bene, niente altro può salvare la linea.
Nella produzione quotidiana si verificano problemi come:
Tutti questi problemi sono riconducibili ad alcune cause principali:
Un buon ugello non aumenta solo la resa. Riducono anche i costi “nascosti”: meno rilavorazioni, meno arresti di linea, meno tempo a cercare “l'unico ugello buono” in un cassetto disordinato.
La pulizia degli ugelli non dovrebbe essere casuale. Dovrebbe rientrare nella lista di controllo della manutenzione giornaliera/settimanale, proprio come la pulizia dei vetri SPI o l'ispezione dell'alimentatore.
Nei negozi reali si sente spesso dire: “Puliamo quando la linea si lamenta”. È troppo tardi. Una regola semplice: pulire in base al programma, non solo in base all'allarme.
È possibile confrontare le opzioni principali in questo modo:
| Metodo di pulizia | Come funziona (breve) | Il miglior caso d'uso | Attenzione ai tasti |
|---|---|---|---|
| Lavaggio a secco | Pulire la punta con un panno che non lascia pelucchi; soffiare aria attraverso l'ugello. | Polvere leggera, ritocco rapido quotidiano | Pressione dell'aria non troppo elevata |
| Pulizia a umido | Panno o tampone con alcool / detergente, quindi asciugare con aria. | Pellicola di flussante, pasta di saldatura, residui leggeri | Non immergere l'intero ugello per troppo tempo |
| Disintasamento meccanico | Spillo o filo metallico molto sottile per aprire il foro, quindi soffiare con l'aria. | Intasamento duro, quando il vuoto è quasi nullo | Facile da graffiare la parete interna |
| Lavaggio a ultrasuoni / automatico | Cestello di ugelli, ultrasuoni + getti + asciugatura in un'unica macchina | Pulizia dei lotti, residui pesanti, linee 24/7 | Un tempo/potenza troppo elevato può danneggiare il manto |
Non è necessario utilizzare tutti i metodi ogni giorno. Ma fare bisogno di un piano semplice, ad esempio:
Se la linea esegue lavori difficili (molti schizzi di pasta, flusso pesante), si accorcia il ciclo. Non c'è problema se il piano non è perfetto all'inizio. Basta registrare la pulizia e osservare l'andamento dei difetti. Vedrete rapidamente quando la linea si sentirà più felice.
Molte fabbriche utilizzano il “feeling”:
“Questo ugello sembra a posto”.”
“Forse può ancora servire la”.”
Questo stile è rischioso. È necessario disporre di segnali chiari che dicano: Smettere di pulire, iniziare a sostituire.
| Sintomo che si vede in linea | Probabile motivo | Rischio per la produzione | Azione raccomandata |
|---|---|---|---|
| Vuoto basso, anche dopo un'accurata pulizia | Parete interna usurata o microfessurata | Frequenti errori di selezione, CPH instabile | Scartare l'ugello, togliere dalla piscina |
| Bordo della punta scheggiato o evidentemente graffiato | Urto con la scheda, la dima o il PCB disallineato | Posizionamento fuori angolo, parti oblique | Sostituire; non “lucidare e pregare”.” |
| Le parti 0201 / 01005 bloccano il foro molto spesso | Foro troppo piccolo + ingresso di pasta | Molte fermate, gli operatori continuano a “fare da baby-sitter” | Sostituire con un nuovo tipo a fori piccoli |
| La centratura della visione fallisce spesso su un ID ugello | Superficie della punta non piatta, rivestimento danneggiato | Problemi di altezza / complanarità, tombatura | Sostituire e registrare l'ID dell'ugello |
| Un ugello ID ha un tasso di lancio molto più elevato | Partita sbagliata, la vita è già alla fine | Spreco di componenti costosi | Estrarre l'intero lotto, riqualificare |
Non è necessario un software sofisticato per iniziare. Un semplice foglio di calcolo con:
... aiuta già a capire quali tipi muoiono rapidamente e quali sono i “cavalli di battaglia”.
Anche un ugello perfettamente pulito si guasta presto se lo si getta in una scatola di plastica a caso. Graffi, polvere, punte piegate... tutto deriva da una cattiva conservazione.
Qui è dove scelte hardware in fabbrica è importante. Non si tratta solo di gestire le macchine. Si tratta di gestire il modo in cui gli utensili si muovono e si riposano all'interno della linea.
Ad esempio, una configurazione semplice ma intelligente potrebbe utilizzare:

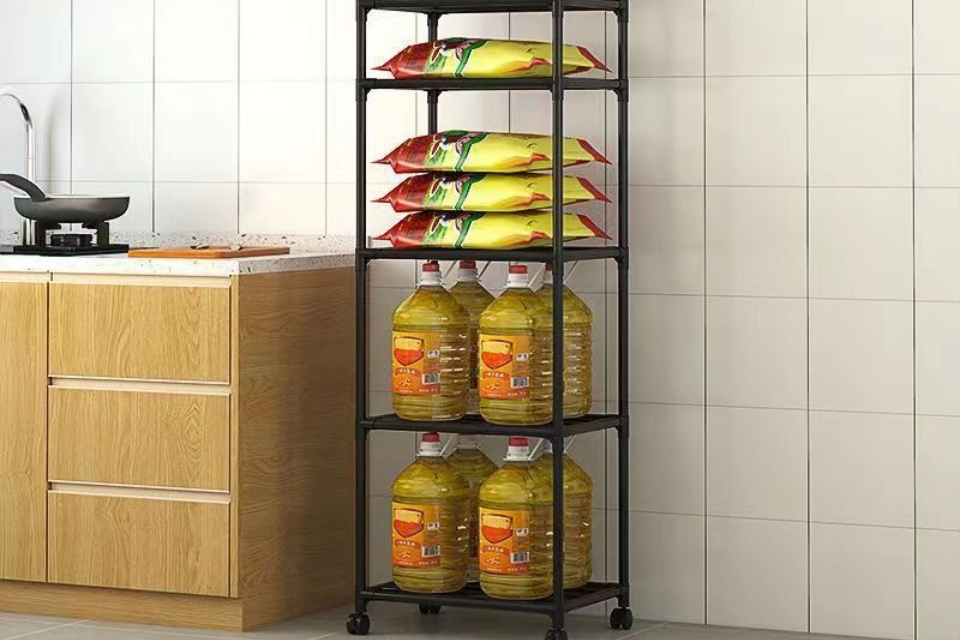

Se non si dispone di scaffali adeguati o se l'attuale scaffale è “taglia unica”, è possibile utilizzare strutture in filo metallico personalizzate per costruire l'esatta stazione di cui avete bisogno.
Da parte nostra, in QIAO facciamo Scaffalature in filo metallico ODM e OEM per le fabbriche che vogliono risolvere questo tipo di caos. Con Prodotti personalizzati, possiamo:
Perché è filo, Gli operatori possono vedere tutto. Non scavano nei cassetti profondi. L'aria circola meglio, la polvere non è così pesante. Non è una magia, ma funziona abbastanza bene.
I rack standard spesso non corrispondono alla realtà SMT. Avete:
Tutte queste cose vogliono spazi diversi. Se si cerca di inserirli in un unico scaffale generico, il risultato è un pasticcio.

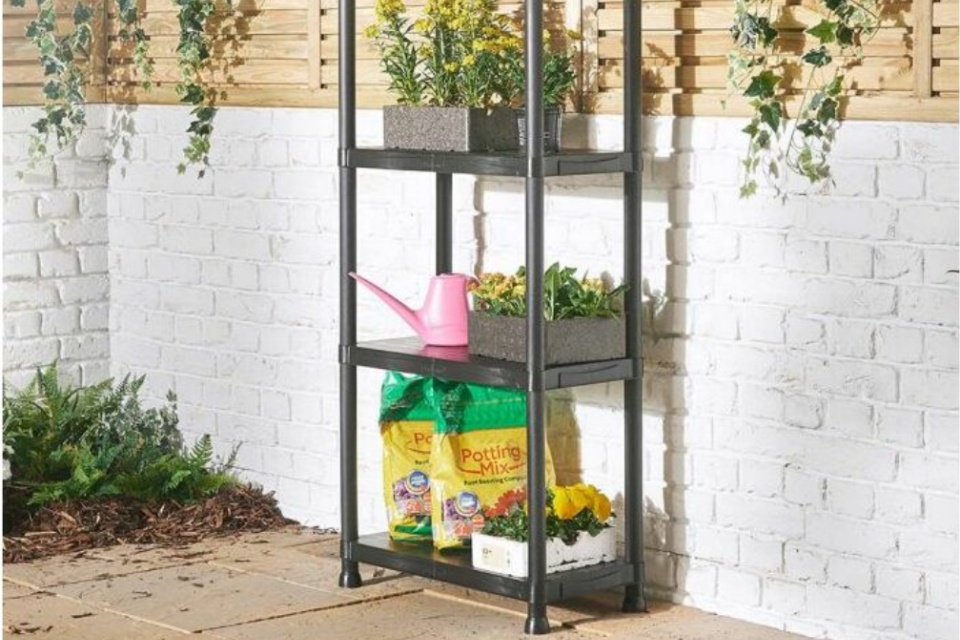

Ecco perché rack non standard e personalizzati hanno senso in un impianto SMT serio. Con Scaffalature in filo metallico non standard, è possibile progettare:
A lungo termine questo tipo di layout aiuta:
Il team di QIAO sente spesso lo stesso feedback: una volta che lo stoccaggio è libero, i problemi agli ugelli diminuiscono, anche prima dell'avvio di un singolo progetto di ingegneria. La linea si comporta in modo più stabile perché le persone smettono di abusare dell'hardware.
Mettiamo insieme i pezzi in una semplice routine che potete usare davvero:
Quando gli ugelli funzionano bene, la linea è tranquilla. Meno urla, meno “perché buttare di nuovo i pezzi?”, spedizioni più stabili.
Non c'è bisogno di una teoria complessa:
Se fate queste poche cose, i vostri ugelli smetteranno di essere un dramma quotidiano.
